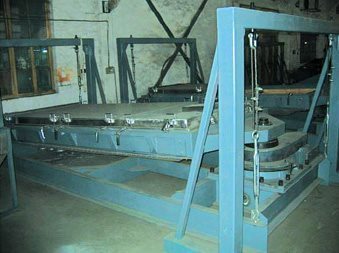

（图一）平面回转筛实物图

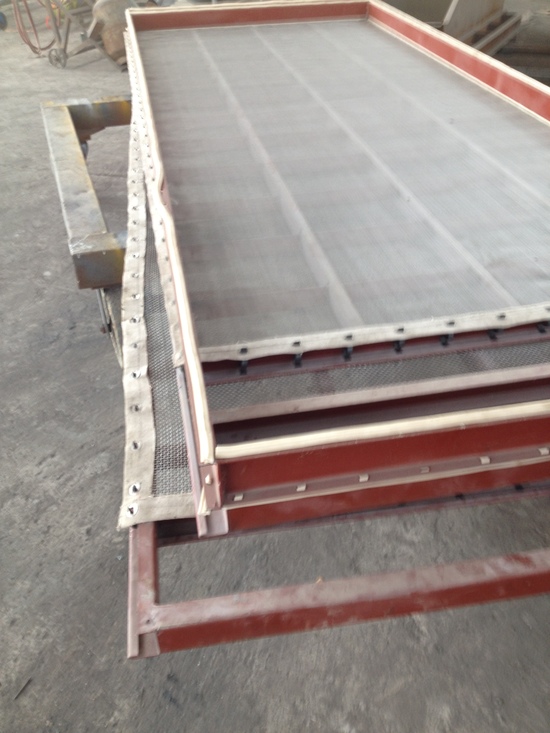

（图二）回转筛内部筛框筛网

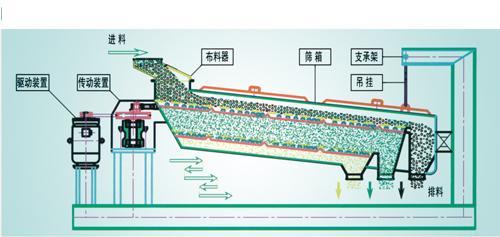

（图三）高效平面回转筛分机侧面解析图

新源平面回转筛是一种高标准的精细筛分机，通过以上三种图片大概可以看得出主要结构，它是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成，其结构设计特征在于：
（１）筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件，其中，筛框由木质框架（化肥用不锈钢材质）和固定在木框上的编织网以及用来清理筛面的跳球组成。筛框上安装有上、下两层筛网，筛网通过设置在筛格周边上的弹簧卡张紧在筛格上，弹跳球设置在筛格的方格内。顶盖为钢质结构一方面对筛箱起密封作用，另一方面对筛框起压紧作用，顶盖上有四个观察窗，可以观察物料的运动情况和用来检修。筛箱由钢板铆合而成，它和顶盖形成一个封闭的结构，物料在其中得到充分的分级。
（２）驱动装置包括驱动器、电动机、锁紧套、万向轴、锁紧圆螺母、止动垫圈和锥套等组件，其中，锥套固定在筛框上，驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。本实用新型产品与现有产品相比具有结构先进实用、性能稳定可靠、安装调试方便等优点。

 我们丰泉振动筛厂家生产的回转筛分机具有料适应性广、进料方式简单多样、筛分效率高、筛分量大、易于大型化、设备噪音低、使用寿命长和检修方便等优点。
